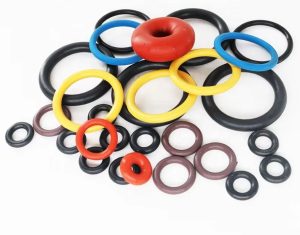

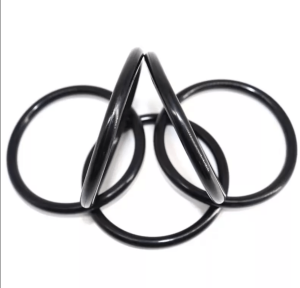

اورینگ NBR

اورینگ NBR یا Nitrile Butadiene Rubber یکی از متداول‌ترین انواع آب‌بندهای الاستومری برای کاربردهای صنعتی است. این متریال به‌ویژه در سیستم‌هایی که با روغن‌های معدنی، گریس‌ها و بسیاری از سیالات هیدرولیکی در تماس هستند کاربرد زیادی دارد و به دلیل ترکیب مناسب خواص مکانیکی و هزینه، در تجهیزات صنعتی، هیدرولیک و پنوماتیک استفاده می‌شود. Trelleborg نیز NBR را عمدتاً برای روغن‌ها و گریس‌های پایه معدنی معرفی می‌کند.

انتخاب صحیح اورینگ NBR فقط به سایز آن محدود نمی‌شود. نوع سیال، دمای کاری، فشار سیستم، نوع آب‌بندی ثابت یا متحرک، سختی لاستیک و طراحی شیار همگی در عملکرد نهایی آب‌بند مؤثر هستند. به همین دلیل برای سفارش صنعتی بهتر است شرایط کاری قطعه همراه با ابعاد یا نمونه بررسی شود.

اورینگ NBR برای چه کاربردهایی مناسب است؟

اورینگ NBR انتخاب مناسبی برای بسیاری از سیستم‌هایی است که با روغن‌های معدنی، گریس و سیالات هیدرولیکی سازگار با NBR کار می‌کنند. کاربرد دقیق باید براساس سیال و شرایط واقعی سیستم بررسی شود؛ صرفاً نام «NBR» برای تضمین سازگاری کافی نیست.

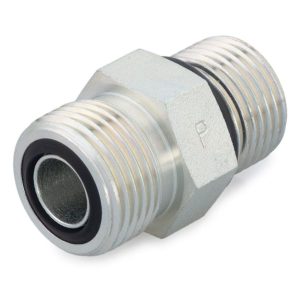

• سیستم‌های هیدرولیک و پنوماتیک
• پمپ‌ها و شیرآلات صنعتی
• تجهیزات و ماشین‌آلات روغن‌کاری‌شونده
• کمپرسورها و مجموعه‌های مکانیکی
• برخی سیستم‌های سوخت و هیدروکربنی، پس از بررسی سازگاری Compound
• آب‌بندی‌های ثابت و متحرک متناسب با طراحی شیار و شرایط کار

 همه NBRها Food Grade نیستند؛ فقط Compoundهایی که تأییدیه مناسب دارند باید برای چنین کاربردهایی معرفی شوند. حتی سازندگان تخصصی برای کاربرد پزشکی/غذایی از فرمولاسیون‌های مشخص دارای الزامات FDA یا استانداردهای مرتبط استفاده می‌کنند.

مزایا و محدودیت‌های اورینگ NBR

مزایای NBR

یکی از مهم‌ترین مزایای NBR مقاومت مناسب آن در برابر بسیاری از سیالات پایه نفتی، روغن‌ها و گریس‌ها است. این متریال همچنین خواص مکانیکی و مقاومت سایشی مناسبی دارد و به همین دلیل در بسیاری از سیستم‌های صنعتی به‌عنوان یک گزینه عمومی و اقتصادی مورد استفاده قرار می‌گیرد.

محدودیت‌های NBR

NBR یک متریال همه‌کاره برای تمام سیالات و محیط‌ها نیست. مقاومت آن در برابر ازن و شرایط جوی محدود است و برای موادی مانند کتون‌ها، استرها و هیدروکربن‌های کلردار نیز معمولاً انتخاب مناسبی محسوب نمی‌شود. در چنین شرایطی باید متریال جایگزین براساس نوع سیال و دما بررسی شود.

محدوده دمای کاری اورینگ NBR

محدوده دمای قابل استفاده NBR به فرمولاسیون یا Compound، نوع سیال، مدت زمان تماس و شرایط واقعی کار بستگی دارد. برای بسیاری از NBRهای عمومی، محدوده‌ای در حدود 30- تا 100+ درجه سانتی‌گراد به‌عنوان محدوده کاری متداول ذکر می‌شود؛ با این حال Compoundهای خاص می‌توانند محدوده متفاوتی داشته باشند. بنابراین برای طراحی نهایی باید دیتاشیت Compound واقعی مورد استفاده ملاک قرار گیرد.

راهنمای انتخاب اورینگ NBR

نوع سیال

اول مشخص شود اورینگ با چه سیالی در تماس خواهد بود. روغن، سوخت، حلال، آب، مواد شیمیایی و حتی افزودنی‌های موجود در سیال می‌توانند رفتار متفاوتی در تماس با یک Compound داشته باشند. در کاربردهای حساس بهتر است سازگاری متریال براساس سیال واقعی بررسی شود.

دمای کاری

دمای پیوسته، دمای لحظه‌ای و دمای محیط باید مشخص باشند. انتخاب متریال فقط براساس بیشینه دمای اعلام‌شده صحیح نیست، زیرا دما و نوع سیال هم‌زمان روی عمر آب‌بند اثر می‌گذارند. سازندگان تخصصی نیز محدوده دمای الاستومر را وابسته به سازگاری آن با محیط کاری می‌دانند.

فشار و نوع آب‌بندی

فشار سیستم به‌تنهایی تعیین‌کننده انتخاب اورینگ نیست. فاصله اکستروژن، طراحی شیار، سختی لاستیک و ثابت یا متحرک بودن آب‌بندی نیز اهمیت دارند. در برخی کاربردهای پرفشار استفاده از سختی بالاتر یا Back-up Ring برای جلوگیری از اکستروژن لازم می‌شود.

ابعاد اورینگ

برای انتخاب یا تولید اورینگ، ابعاد محل نصب و مشخصات شیار اهمیت زیادی دارند. اگر شماره استاندارد قطعه مشخص نیست، حداقل قطر داخلی، ضخامت مقطع و شرایط نصب باید بررسی شود. استاندارد ISO 3601 نیز مبنای رایجی برای ابعاد و طراحی محل نصب اورینگ است.

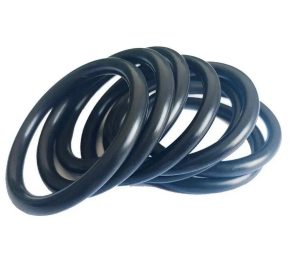

خرید و سفارش اورینگ NBR

برای اینکه اورینگ مناسب انتخاب یا تولید شود، بهتر است هنگام استعلام اطلاعات فنی سفارش نیز ارسال شود. تنها اعلام «اورینگ NBR» یا یک قطر تقریبی برای سفارش صنعتی کافی نیست.

• قطر داخلی و ضخامت مقطع
• تعداد مورد نیاز
• نوع سیال در تماس
• حداقل و حداکثر دمای کاری
• فشار کاری
• ثابت یا متحرک بودن آب‌بندی
• سختی مورد نیاز، در صورت مشخص بودن
• نقشه فنی یا نمونه قطعه، در صورت موجود بودن

در لاستیک سازان امکان بررسی سفارش براساس ابعاد و شرایط کاری وجود دارد و اطلاعات محصول فعلی سایت نیز امکان سفارشی‌سازی ابعاد، مقطع و ترکیب متریال را ذکر می‌کند.

قیمت اورینگ NBR چگونه تعیین می‌شود؟

قیمت اورینگ NBR عدد ثابتی برای تمام سایزها و کاربردها ندارد. مقدار متریال مصرفی، ابعاد، نوع Compound، سختی، تیراژ سفارش و نیاز یا عدم نیاز به قالب اختصاصی می‌تواند هزینه تولید را تغییر دهد.

• قطر و ضخامت اورینگ
• وزن و میزان مواد اولیه
• نوع و گرید Compound
• سختی مورد نیاز
• تعداد سفارش
• نیاز به قالب جدید
• رنگ یا مشخصات خاص
• الزامات کنترل کیفیت یا استانداردهای مورد درخواست

به همین دلیل برای اعلام قیمت دقیق، بهتر است ابعاد یا نقشه قطعه، تعداد مورد نیاز و شرایط کاری همراه درخواست قیمت ارسال شود.

تولید سفارشی اورینگ NBR

در سفارش‌هایی که سایز استاندارد پاسخ‌گوی نیاز نیست، انتخاب اورینگ می‌تواند براساس نقشه، ابعاد محل نصب یا نمونه قطعه انجام شود. در چنین سفارش‌هایی علاوه بر ابعاد، نوع سیال، دما، فشار و شرایط حرکتی آب‌بند نیز باید در انتخاب Compound و سختی مناسب در نظر گرفته شود.

• تولید براساس نقشه
• بررسی و تولید براساس نمونه
• انتخاب سختی متناسب با کاربرد
• تولید در ابعاد سفارشی
• تأمین سفارش‌های تیراژی

NBR چه تفاوتی با Viton، HNBR و Silicone دارد؟

NBR برای بسیاری از کاربردهای روغنی و دمای متوسط گزینه رایجی است، اما در شرایط حرارتی بالاتر، تماس با مواد شیمیایی خاص یا محیط‌های دارای ازن و شرایط جوی ممکن است متریال دیگری مناسب‌تر باشد. انتخاب بین NBR، HNBR، FKM و Silicone باید براساس سیال، دما و شرایط مکانیکی انجام شود.
