معرفی بلادر لاستیکی آکومولاتور
بلادر لاستیکی آکومولاتور یک قطعه الاستومری انعطافپذیر است که در آکومولاتورهای بلادری هیدرولیکی برای جداسازی بخش گاز از سیال استفاده میشود.
انتخاب صحیح متریال، ابعاد و مشخصات بلادر اهمیت زیادی دارد؛ زیرا این قطعه در تماس مستقیم با سیال هیدرولیک قرار گرفته و تحت تغییرات فشار، دما و حجم به‌صورت مداوم منقبض و منبسط میشود.
لاستیک سازان امکان بررسی و تولید بلادر لاستیکی براساس نمونه، ابعاد و شرایط کاری را دارد. برای انتخاب صحیح، لازم است اطلاعاتی مانند نوع سیال، محدوده دما، مشخصات آکومولاتور، ابعاد قطعه و شرایط عملکرد سیستم بررسی شود.
بلادر لاستیکی چیست؟

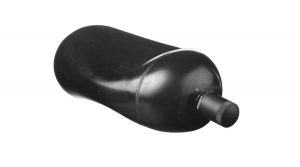

بلادر یا Accumulator Bladder یک کیسه انعطافپذیر ساخته‌شده از الاستومر است که داخل بدنه آکومولاتور قرار می‌گیرد. وظیفه اصلی آن ایجاد یک مرز انعطافپذیر بین گاز و سیال هیدرولیک است تا دو محیط با یکدیگر مخلوط نشوند.
در آکومولاتورهای بلادری معمولاً بخش گاز با نیتروژن Pre-charge میشود. هنگامی که فشار مدار هیدرولیک افزایش پیدا میکند، سیال وارد آکومولاتور شده و بلادر را فشرده میکند. در نتیجه حجم گاز کاهش یافته و انرژی به‌صورت فشرده‌شدن گاز ذخیره میشود.
وقتی فشار مدار کاهش پیدا میکند، گاز فشرده‌شده دوباره منبسط شده و بلادر را به سمت بخش سیال حرکت می‌دهد. به این ترتیب بخشی از سیال ذخیره‌شده دوباره به مدار برمی‌گردد.
تفاوت بلادر لاستیکی و آکومولاتور چیست؟

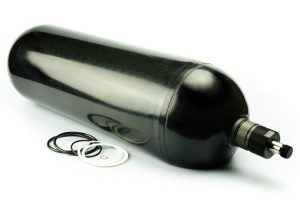

بلادر و آکومولاتور یک قطعه واحد نیستند. آکومولاتور هیدرولیکی مجموعه‌ای شامل بدنه تحت فشار، اتصالات گاز و سیال و یک عنصر جداکننده است. در نوع Bladder Accumulator این عنصر جداکننده، همان بلادر لاستیکی است.
بنابراین هنگام سفارش بلادر، تنها دانستن ظرفیت آکومولاتور کافی نیست و باید مشخصات خود بلادر، شکل اتصال، ابعاد، نوع سیال و شرایط کاری نیز بررسی شود.
بلادر آکومولاتور چگونه کار میکند؟
عملکرد آکومولاتور بلادری بر پایه تراکم‌پذیری گاز و تراکم‌ناپذیری نسبی سیال هیدرولیک است. بلادر از تماس مستقیم گاز و روغن جلوگیری میکند و هم‌زمان امکان تغییر حجم هر بخش را فراهم می‌سازد.
هنگامی که فشار سیال از فشار Pre-charge بیشتر میشود، سیال وارد محفظه شده و بلادر را فشرده میکند. با افت فشار سیستم، گاز داخل بلادر منبسط میشود و سیال ذخیره‌شده را به مدار بازمی‌گرداند.
مقدار Pre-charge و شرایط بهره‌برداری باید متناسب با طراحی آکومولاتور و دستورالعمل سازنده تعیین شود. استفاده از فشار یا گاز نامناسب می‌تواند باعث کاهش عمر بلادر یا اختلال در عملکرد سیستم شود.
کاربرد بلادر لاستیکی در سیستم‌های هیدرولیک
بلادرهای آکومولاتور می‌توانند در سیستم‌های مختلف هیدرولیکی برای ذخیره موقت انرژی و کنترل تغییرات فشار استفاده شوند. کاربرد دقیق آن به طراحی مدار وابسته است.
- ذخیره و آزادسازی انرژی هیدرولیکی
- جبران افت فشار کوتاه‌مدت در مدار
- جبران تغییرات حجم سیال
- کاهش پالس و نوسان فشار
- جذب بخشی از شوک‌های هیدرولیکی
- تأمین موقت سیال در شرایط خاص سیستم
بلادر لاستیکی از چه موادی ساخته میشود؟
متریال بلادر باید براساس نوع سیال، محدوده دمای کاری، دفعات سیکل کاری، شرایط محیطی و مشخصات آکومولاتور انتخاب شود. استفاده از یک نوع لاستیک برای همه کاربردها صحیح نیست.
بلادر NBR
NBR یا لاستیک نیتریل یکی از متریال‌های متداول در سیستم‌های هیدرولیکی است و در بسیاری از کاربردهایی که با روغن‌ها و سیالات هیدرولیکی متداول سروکار دارند مورد استفاده قرار می‌گیرد. با این حال سازگاری نهایی باید براساس نوع دقیق سیال و
Compound بررسی شود.
برای اطلاعات بیشتر درباره این متریال می‌توانید صفحه
اورینگ و قطعات NBR
را مشاهده کنید.
بلادر HNBR
HNBR نسبت به NBR معمولاً مقاومت حرارتی، اکسیداسیونی و مکانیکی بالاتری ارائه می‌دهد و در برخی شرایط کاری سخت‌تر می‌تواند گزینه مناسب‌تری باشد. انتخاب آن نیز باید براساس سیال و محدوده دمای واقعی انجام شود.
اطلاعات بیشتر در صفحه
HNBR
در دسترس است.
بلادر FKM
FKM در برخی کاربردهایی که مقاومت شیمیایی یا حرارتی بالاتری لازم است استفاده میشود. با این حال FKM نیز برای تمام سیالات مناسب نیست و نوع Compound و شرایط کاری باید پیش از انتخاب بررسی شود.
برای بررسی ویژگی‌های این خانواده می‌توانید صفحه
FKM و وایتون
را مطالعه کنید.
انتخاب بلادر مناسب به چه اطلاعاتی نیاز دارد؟
برای انتخاب یا تولید بلادر جایگزین، بهتر است تا حد امکان اطلاعات فنی قطعه و سیستم در اختیار سازنده قرار گیرد. تنها شباهت ظاهری دو بلادر تضمین نمی‌کند که هر دو برای یک آکومولاتور یا سیال مناسب باشند.
اطلاعاتی مانند مدل آکومولاتور، حجم نامی، ابعاد بلادر، شکل و اندازه اتصال، نوع سیال، محدوده دمای کاری، فشار سیستم، شرایط سیکل کاری و تعداد موردنیاز می‌تواند در انتخاب دقیق‌تر قطعه مؤثر باشد.
تولید بلادر لاستیکی سفارشی

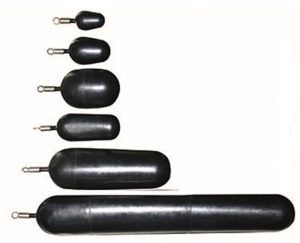

در مواردی که بلادر استاندارد موجود نباشد یا قطعه موردنیاز دارای ابعاد و هندسه خاصی باشد، امکان بررسی تولید سفارشی وجود دارد. تولید می‌تواند براساس نمونه موجود، نقشه فنی یا اطلاعات ابعادی انجام شود.
در فرآیند تولید سفارشی، انتخاب Compound اهمیت زیادی دارد. نوع لاستیک تنها براساس نام عمومی NBR، HNBR یا FKM انتخاب نمی‌شود؛ بلکه فرمولاسیون، سختی و ویژگی‌های موردنیاز نیز باید متناسب با شرایط کار تعیین شوند.
چه عواملی بر عمر بلادر تأثیر می‌گذارند؟
برای بلادر آکومولاتور نمی‌توان یک طول عمر ثابت و یکسان تعیین کرد. عمر واقعی قطعه به طراحی سیستم، کیفیت متریال و شرایط بهره‌برداری وابسته است.
دمای بیش از محدوده مناسب Compound، ناسازگاری سیال، Pre-charge نامناسب، آلودگی سیال، سیکل‌های کاری شدید، نصب اشتباه و استفاده از بلادر نامتناسب با آکومولاتور می‌توانند باعث کاهش عمر قطعه شوند.
نشانه‌های احتمالی خرابی بلادر
تغییر در عملکرد آکومولاتور همیشه به معنی خرابی بلادر نیست، اما کاهش توان ذخیره انرژی، تغییر غیرعادی فشار، عملکرد نامنظم سیستم یا از بین رفتن جداسازی گاز و سیال می‌تواند نیاز به بررسی آکومولاتور و بلادر را نشان دهد.
برای تشخیص قطعی، کل مجموعه آکومولاتور، فشار Pre-charge، شیرها، اتصالات و وضعیت بلادر باید مطابق دستورالعمل فنی تجهیزات بررسی شود.
آیا رنگ بلادر نشان‌دهنده جنس آن است؟
خیر. رنگ به‌تنهایی معیار قابل اعتمادی برای تشخیص نوع الاستومر یا مشخصات فنیبلادر نیست. دو Compound متفاوت ممکن است رنگ مشابه داشته باشند و یک خانواده الاستومری نیز می‌تواند با رنگ‌های مختلف تولید شود.
برای انتخاب قطعه جایگزین باید مشخصات فنی، نوع سیال، دما و اطلاعات متریال بررسی شود و نباید انتخاب تنها براساس رنگ انجام شود.

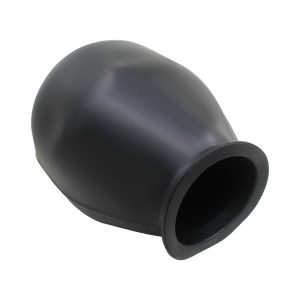

قیمت بلادر لاستیکی به چه عواملی بستگی دارد؟
برای بلادر صنعتی نمی‌توان یک قیمت ثابت برای تمام کاربردها اعلام کرد، زیرا مشخصات قطعه، متریال و شرایط سفارش می‌تواند تفاوت قابل توجهی داشته باشد.
- نوع متریال و Compound: NBR، HNBR، FKM یا ترکیبات دیگر.
- ابعاد و هندسه: طول، قطر، ضخامت و شکل بخش‌های اتصال.
- شرایط کاری: نوع سیال، دما، فشار و نوع سیکل کاری.
- تیراژ سفارش: تعداد موردنیاز بر هزینه تولید هر قطعه تأثیر می‌گذارد.
- استاندارد یا سفارشی بودن: ساخت قالب یا طراحی اختصاصی می‌تواند هزینه تولید را تغییر دهد.
- الزامات کنترل کیفیت: مشخصات یا آزمون‌های موردنیاز سفارش می‌تواند بر هزینه نهایی اثرگذار باشد.
برای استعلام قیمت چه اطلاعاتی ارسال کنیم؟
برای اینکه بررسی فنی و قیمت‌گذاری دقیق‌تر انجام شود، بهتر است تصویر قطعه، ابعاد، مشخصات آکومولاتور، نوع سیال، محدوده دمای کاری، فشار سیستم و تعداد موردنیاز ارسال شود. اگر نمونه فیزیکی یا نقشه فنی موجود باشد، بررسی قطعه ساده‌تر خواهد بود.
در صورت نامشخص بودن متریال، اطلاعات شرایط کاری می‌تواند به انتخاب گزینه مناسب‌تر کمک کند.
خرید و سفارش بلادر لاستیکی
لاستیک سازان امکان بررسی سفارش بلادرهای لاستیکی برای کاربردهای صنعتی و هیدرولیکی را دارد. سفارش می‌تواند براساس نمونه، نقشه یا مشخصات فنی قطعه بررسی شود و متریال براساس شرایط واقعی کار انتخاب گردد.
برای استعلام قیمت یا بررسی امکان تولید می‌توانید از طریق
صفحه ارتباط با ما
مشخصات قطعه و شرایط کاری را ارسال کنید.
